Projekt domu murowanego do 70m2

Domy do 70m2” mają być powtórką z sukcesu 35m2, projekt który prezentujemy idealnie wpasuje się w te trendy. Jest to dom murowany o powierzchni 35m2 zabudowy co daje nam 24m2 użytkowe na parterze oraz dodatkowo powierzchnię strychu 26,4m2 czyli razem 50,4m2. Czy to dużo czy to mało musicie ocenić sami, naszym zdaniem to idealna powierzchnia żeby zacząć życie w swoich czterech kątach. Strych można z czasem przekształcić na poddasze użytkowe i zrobić na przykład dwa mini pokoiki. Dodatkowo mała powierzchnia zabudowy daje nam małą powierzchnię fundamentu oraz dachu co zdecydowanie obniży koszty.

projekt domu do 70m2

Atutem tego projektu jest prosta bryła nie wymagająca od inwestora „olbrzymiej wiedzy budowlanej” więc zbudowanie takiego domu samemu nie sprawi Wam problemu. Co ciekawe na naszym kanale Youtube znajdziecie filmy z całej budowy podobnego budynku gdzie dowiecie się jak dokładnie wykonać fundamenty oraz kanalizację. Tutaj możecie obejrzeć serię filmów z budowy: https://www.youtube.com/watch?v=gMWpH2YwTGE

Dodatkowo trwa promocja na stronie czyli 2 za 1 więc można dodatkowo do tego projektu dodać ten projekt w którym na 90 stronach znajdziecie instrukcję budowy co w dużej mierze rozjaśni Wam proces budowy domu samemu systemem gospodarczym. Kliknij tutaj

Jak zgłosić budynek rekreacji indywidualnej kliknij

Jaka musi być działka oraz jakie są wszystkie wymogi budynków rekreacji indywidualnej kliknij

Ile budynków 35m2 można postawić na działce kliknij

Prosimy o zapoznanie się z powyższymi linkami w celu zrozumienia w jaki sposób można postawić taki budynek oraz jaka musi być działka.

projekt do 70m2

Projekt zawiera schemat instalacji elektrycznej oraz wod-kan.
Źródłem ciepła będzie kocioł 12 KW na opał stały niskociśnieniowy przy naczyniu otwartym, projektowany w pomieszczeniu kotłowni na parterze budynku.
Wentylacja w budynku: grawitacyjna.
Fundament: Ława fundamentowa.
Projekt zawiera także liste wymiarów okien i drzwi.
Ocieplenie: 20cm styropian.
Ściany: silikat 18cm.

Wymiary budynku:

Szerokość: 5,24m
Długość: 6m
Wysokość: 7m od poziomu gruntu.
Kąt dachu 42°

Pomieszczenia:

Pokój dzienny plus aneks: 16,46m2
Łazienka: 2,65m2
Wiatrołap: 2,73m2
Kotłownia: 2,59m2

Projekt zwykły

dom do 70m2 rzut
rzut projekt 70m2

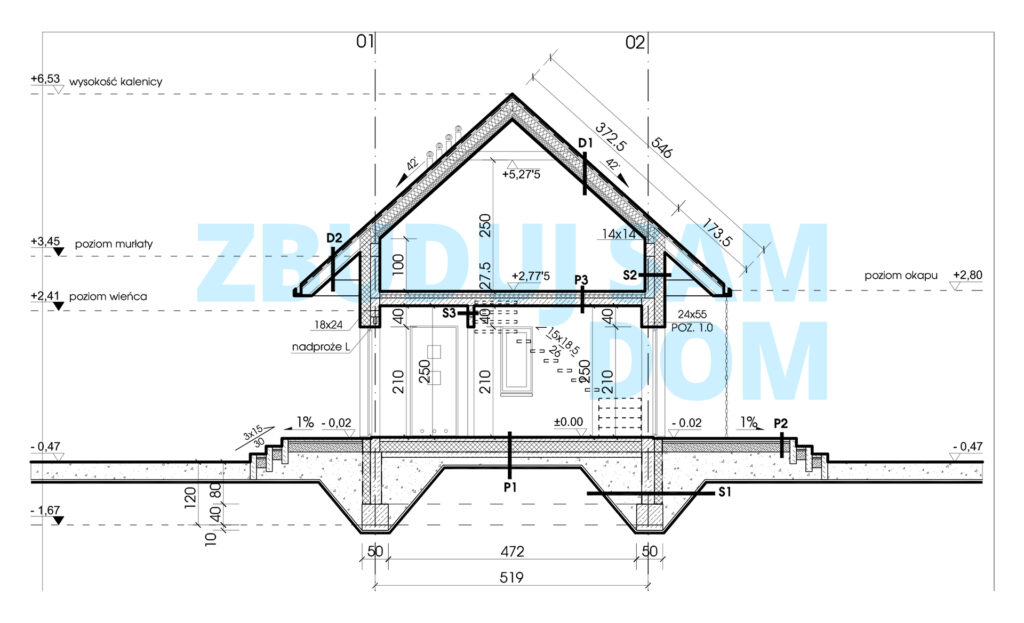

Projekt odbicie lustrzane

Szczegóły projektu:

Charakterystyka przegród zewnętrznych: U = 1 / 6,80 = 0,14 W/m2K < 0,20 W/m2K
DACH – strop poddasza: U = 1 / 6,84 = 0,14’6 W/m2K < 0,15 W/m2K
Woda z sieci wodociągowej lub studni. Zapotrzebowanie dobowe na wodę dla 2 osób
wynosi 0,2 m3. Ciepła woda uzyskiwana ze współpracującego z kotłem podgrzewacza wody o pojemności 100 l.
Zasilanie w energię elektryczną kablem ziemnym w systemie TN. Zapotrzebowanie mocy 12 kW.
Strop nad częścią parteru zaprojektowano, jako jednokierunkowo zbrojony o gr. 15cm z betonu C20/25.
Zaprojektowano dach dwuspadowy o ustroju jętkowym z drewna sosnowego klasy min. C30

Co zawiera projekt:

rzut parteru 1: 100 a1
rzut poddasza 1: 100 a2
rzut dachu 1: 100 a3

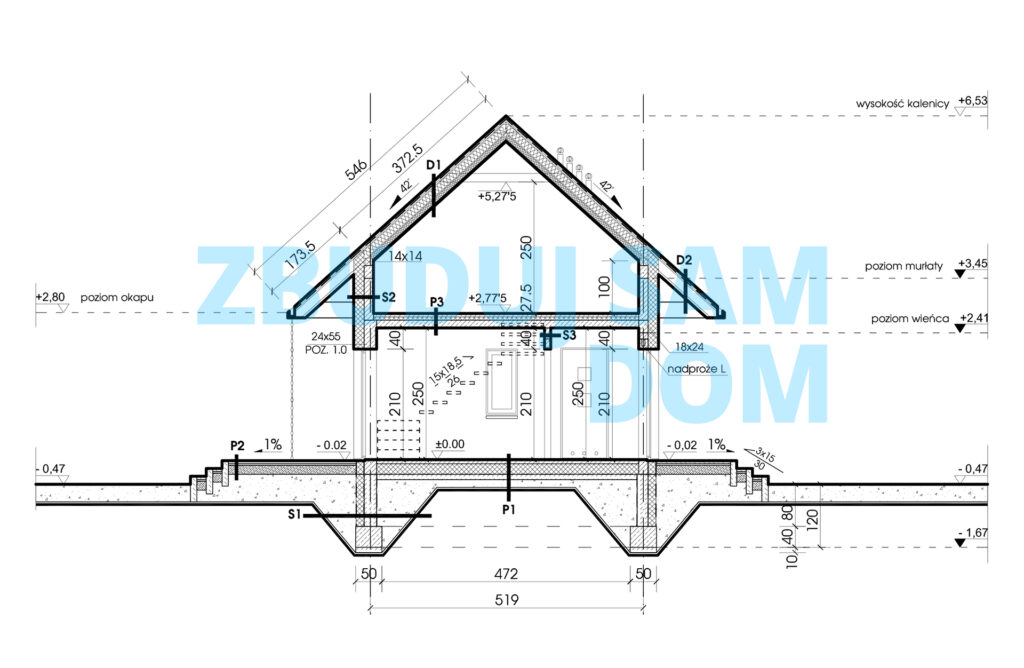

przekrój a – a 1: 100 a4
elewacje: 100 a5
zestawienie stolarki 1: 100
opis techniczny konstrukcji
rzut ław fundamentowych 1: 100 k1
szczegół ławy fundamentowej 1: 25 k2
stopa fundamentowa sf 1 1: 25 k3
rzut konstrukcji parteru 1: 100 k4
belka żelbetowa poz. 1.0 1: 25 k5
rzut stropu nad parterem 1: 100 k6
rzut więźby dachowej 1: 100 k7
opis techniczny
instalacja wod-kan / instalacja co – rzut parteru
opis techniczny elektryczny
rzut parteru / schemat rozdzielnicy

Łącznie 49 stron.

Projekt nie zawiera żadnych list materiałów, żadnych kosztorysów, żadnych wskazówek budowy krok po kroku. Tak samo nie wprowadzamy żadnych zmian do projektu nawet odpłatnie. Nie udostępniamy także edytowalnych plików.

Projekt wysyłamy w pdf automatycznie na email po zaksięgowaniu wpłaty. Projekt w wersji zwykłej lub odbicie lustrzane. Wersja drukowana jest o 200zł droższa ponieważ jest promocja 2 za 1 więc otrzymają Państwo dwa drukowane projekty (jeżeli dodadzą Państwo drugi projekt do koszyka).

Przed zgłoszeniem dowiedzcie się Państwo jaką macie działkę czy dopuści taką budowę (linki powyżej). Najlepiej wydrukować rzuty z strony z znakami wodnymi i podejść do Starostwa i zapytać. To nic nie kosztuje a zaoszczędzi Państwu czasu.
