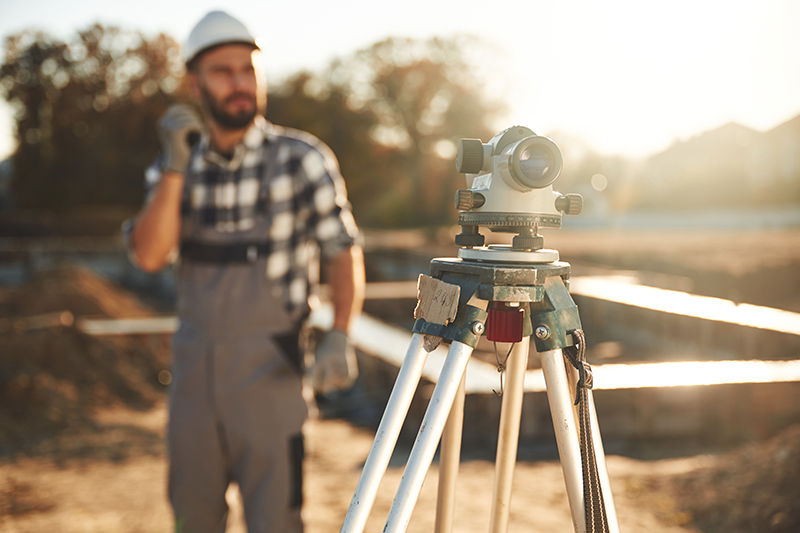

Geodeta jeszcze przed rozpoczęciem budowy

Kontakt z geodetą może być potrzebny znacznie wcześniej niż w dniu rozpoczęcia wykopów.

Na etapie przygotowania inwestycji istotne są między innymi informacje dotyczące:

• granic działki,
• istniejącej zabudowy,
• uzbrojenia terenu,
• ukształtowania działki.

Zakres potrzebnych opracowań zależy od konkretnej inwestycji i procesu projektowego.

Mapa do celów projektowych

Przy przygotowaniu projektu zagospodarowania działki wykorzystuje się odpowiednie materiały geodezyjne.

To na ich podstawie projektant może prawidłowo umieścić projektowany budynek i pozostałe elementy zagospodarowania.

Na tym etapie uwzględnia się między innymi:

• działkę,
• istniejące obiekty,
• dostępne informacje o uzbrojeniu,
• ukształtowanie terenu,
• planowaną lokalizację domu.

Aktualny zakres dokumentacji należy ustalić z projektantem i geodetą dla konkretnej inwestycji.

Granica działki a istniejące ogrodzenie

Jednym z błędów jest automatyczne przyjęcie, że istniejący płot dokładnie wyznacza granicę działki.

Nie zawsze musi tak być.

Stare ogrodzenie mogło zostać wykonane:

• z przesunięciem,
• na podstawie dawnych ustaleń,
• bez dokładnego pomiaru,
• w innym miejscu niż wynika to z właściwych danych geodezyjnych.

Dlatego lokalizacji domu nie powinno się ustalać wyłącznie poprzez odmierzanie od istniejącego płotu.

Co zrobić, jeśli nie wiadomo dokładnie, gdzie przebiega granica?

Takiej sytuacji nie warto rozwiązywać poprzez samodzielne przesuwanie palików czy mierzenie działki zwykłą taśmą.

Geodeta może ocenić dostępne materiały i wskazać, jakie czynności są potrzebne w konkretnej sytuacji.

Jest to szczególnie ważne na małej lub wąskiej działce, gdzie położenie domu względem granic ma duże znaczenie.

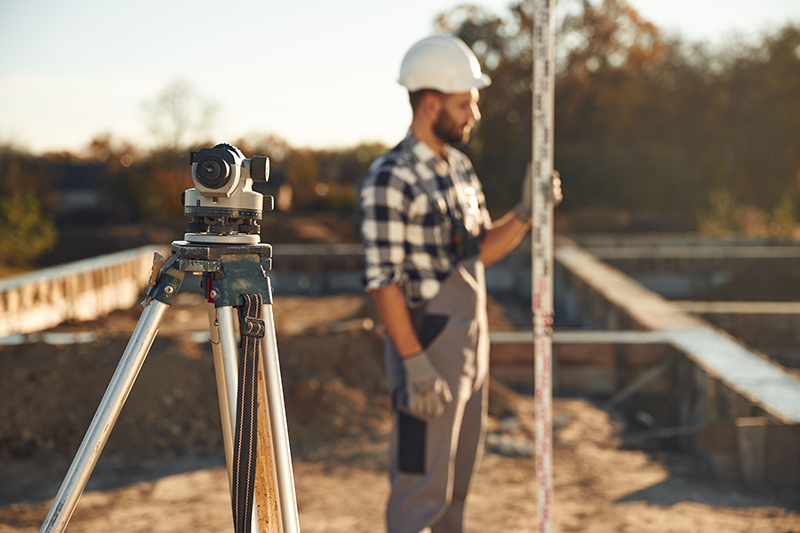

Wytyczenie domu 70 m2 na działce

Jednym z najważniejszych zadań geodety przed rozpoczęciem właściwych prac jest przeniesienie położenia projektowanego budynku z dokumentacji na teren działki.

Dzięki temu wykonawca wie, gdzie dokładnie ma powstać dom.

Nie powinno się ustalać położenia fundamentów na podstawie przybliżonego pomiaru od ogrodzenia.

Czy mały dom 70 m2 łatwiej wytyczyć?

Mniejsza powierzchnia budynku nie oznacza, że można pozwolić sobie na mniejszą dokładność.

Dom nadal musi zostać wykonany we właściwym miejscu.

Błąd położenia fundamentów może wpływać na:

• odległości od granic,
• położenie względem innych obiektów,
• dojście do domu,
• podjazd,
• taras,
• późniejsze zagospodarowanie działki.

Dlatego również niewielki budynek powinien być prawidłowo wytyczony.

Osie budynku – po co się je wyznacza?

Podczas wytyczania geodeta może wyznaczyć charakterystyczne punkty i osie umożliwiające wykonawcy prawidłowe rozpoczęcie robót.

Na ich podstawie można ustalić położenie poszczególnych elementów fundamentów.

Sposób wytyczenia powinien być dostosowany do konstrukcji budynku i przyjętej technologii wykonywania fundamentów.

Punkty wytyczone przez geodetę trzeba zabezpieczyć

Po wizycie geodety na działce rozpoczynają się roboty ziemne.

Wtedy bardzo łatwo przypadkowo:

• wyrwać palik,
• przesunąć oznaczenie,
• zasypać punkt,
• zniszczyć go koparką.

Dlatego punkty odniesienia powinny zostać odpowiednio zabezpieczone.

Ławy drutowe przy budowie fundamentów

Jednym ze sposobów zachowania osi budynku podczas wykonywania wykopów są odpowiednio przygotowane konstrukcje pomocnicze znajdujące się poza obszarem robót.

Pozwalają one odtworzyć położenie osi również wtedy, gdy grunt w miejscu przyszłych fundamentów zostanie usunięty.

Sposób wykonania i wykorzystania takich elementów powinien odpowiadać przyjętej technologii budowy.

Nie przesuwaj oznaczeń, bo przeszkadzają koparce

Jeżeli punkt wyznaczony podczas prac geodezyjnych znajduje się w miejscu utrudniającym pracę, nie należy samodzielnie przenosić go „metr dalej”.

Po przesunięciu przestaje być wiarygodnym punktem odniesienia.

Jeżeli oznaczenie zostanie zniszczone, należy prawidłowo odtworzyć potrzebne dane, zamiast próbować zgadywać jego wcześniejsze położenie.

Sprawdź wymiary domu przed rozpoczęciem wykopu

Wytyczenie budynku jest dobrym momentem na porównanie rzeczywistych wymiarów z dokumentacją.

Warto sprawdzić:

• długość budynku,
• szerokość budynku,
• położenie charakterystycznych osi,
• relację domu do działki,
• planowane wejście,
• stronę tarasu.

Jeżeli coś wygląda inaczej niż oczekiwano, lepiej wyjaśnić to przed rozpoczęciem wykopu.

Przekątne fundamentów – prosta dodatkowa kontrola

Przy prostokątnym rzucie kontrola przekątnych jest jednym ze sposobów sprawdzenia geometrii wykonywanych elementów.

Nie zastępuje ona profesjonalnego wytyczenia, ale może być dodatkowym sposobem kontroli podczas prac.

Wykonawca powinien regularnie sprawdzać geometrię fundamentów, a nie zakładać, że raz wyznaczone punkty automatycznie gwarantują poprawność wszystkich kolejnych robót.

Geodeta wytycza, ale wykonawca nadal musi kontrolować budowę

Wytyczenie budynku nie oznacza, że od tego momentu nie można już popełnić błędu.

Podczas wykonywania fundamentów ekipa nadal musi kontrolować:

• wymiary,
• osie,
• poziomy,
• szerokości elementów,
• położenie względem punktów odniesienia.

Geodeta wskazuje właściwe położenie, ale jakość wykonania poszczególnych elementów pozostaje częścią procesu budowlanego.

Poziom budynku jest równie ważny jak jego położenie

Dom musi być prawidłowo ustawiony nie tylko w poziomie działki, ale również wysokościowo.

Trzeba wiedzieć, na jakim poziomie mają znajdować się poszczególne elementy konstrukcji.

Błąd wysokościowy może później wpłynąć na:

• poziom wejścia,
• taras,
• podjazd,
• schody zewnętrzne,
• odprowadzanie wody,
• wysokość terenu wokół budynku.

Co to jest reper roboczy?

Na budowie potrzebny jest stabilny punkt wysokościowy, do którego można odnosić wykonywane pomiary.

Taki punkt powinien znajdować się w miejscu, w którym nie zostanie przypadkowo zniszczony podczas robót.

Dzięki niemu można kontrolować poziomy podczas kolejnych etapów.

Nie wyznaczaj poziomu domu „na oko”

Działka może wyglądać na płaską, mimo że różnice wysokości są wyraźne.

Ocena terenu wyłącznie wzrokiem może być myląca.

Nawet niewielka różnica może mieć znaczenie podczas późniejszego wykonywania:

• podjazdu,
• tarasu,
• wejścia,
• odwodnienia,
• ukształtowania terenu.

Poziom zero domu 70 m2

Jednym z najważniejszych poziomów na budowie jest poziom odniesienia związany z budynkiem.

Powinien być jednoznacznie ustalony zgodnie z dokumentacją.

Na jego podstawie kontroluje się później wysokości kolejnych elementów.

Poziom podłogi a teren wokół domu

Jeszcze przed fundamentami warto pomyśleć o przyszłym poziomie działki.

Trzeba uwzględnić między innymi:

• dojście do domu,
• taras,
• podjazd,
• odprowadzanie wody,
• przyszłą nawierzchnię.

Nie warto odkładać wszystkich decyzji dotyczących wysokości terenu do końca budowy.

Geodeta a wykop pod fundamenty

Wykop powinien być wykonywany w odniesieniu do prawidłowo wyznaczonego budynku.

Operator koparki musi wiedzieć:

• gdzie znajdują się fundamenty,
• jaki jest ich przebieg,
• gdzie może bezpiecznie pracować,
• których punktów odniesienia nie wolno uszkodzić.

Dlatego przed rozpoczęciem robót dobrze jest omówić sposób pracy całej ekipy.

Geodeta przy płycie fundamentowej

Przy płycie fundamentowej prawidłowe położenie i geometria również mają kluczowe znaczenie.

Przed wykonaniem konstrukcji trzeba dokładnie ustalić jej:

• położenie,
• wymiary,
• osie,
• poziom.

Szczególnie ważne jest skoordynowanie konstrukcji z instalacjami przechodzącymi przez płytę.

Instalacje również muszą znaleźć się we właściwym miejscu

Jeżeli w płycie lub podłodze znajdują się:

• kanalizacja,
• doprowadzenie wody,
• przepusty elektryczne,
• inne instalacje,

ich lokalizacja musi odpowiadać rzeczywistemu układowi domu.

Prawidłowo wytyczony budynek daje punkt odniesienia również dla instalatorów.

Geodeta a przyłącza

W zależności od rodzaju instalacji i zakresu inwestycji prace geodezyjne mogą dotyczyć również sieci i przyłączy.

Warto odpowiednio wcześnie ustalić przebieg:

• wody,
• kanalizacji,
• energii elektrycznej,
• innych instalacji znajdujących się na działce.

Zakres wymaganych pomiarów należy ustalić dla konkretnej inwestycji.

Nie przesuwaj domu samodzielnie po wytyczeniu

Po zobaczeniu zarysu domu na działce inwestor czasami dochodzi do wniosku:

„Przesuńmy go metr w tę stronę, będzie więcej miejsca na taras”.

Takiej zmiany nie należy wykonywać samodzielnie.

Położenie budynku wynika z dokumentacji i jest powiązane z całym zagospodarowaniem działki.

Jeżeli inwestor chce je zmienić, trzeba wcześniej sprawdzić możliwość i prawidłową procedurę wprowadzenia takiej zmiany.

Dlaczego dom na pustej działce wydaje się mały?

Po wytyczeniu domu 70 m2 część inwestorów może odnieść wrażenie, że budynek jest bardzo mały.

To normalny efekt wizualny.

Kilka palików na dużej działce wygląda zupełnie inaczej niż gotowe:

• ściany,
• pomieszczenia,
• dach,
• wyposażenie.

Nie warto więc podejmować pochopnej decyzji o zmianie wymiarów domu wyłącznie na podstawie pierwszego wrażenia po wytyczeniu.

Zrób zdjęcia po wytyczeniu budynku

Dokumentowanie kolejnych etapów budowy jest bardzo dobrym nawykiem.

Po wytyczeniu warto zrobić zdjęcia pokazujące:

• położenie domu na działce,
• punkty odniesienia,
• osie,
• reper,
• charakterystyczne odległości.

Nie zastępują one dokumentacji geodezyjnej, ale mogą być bardzo pomocne podczas organizacji budowy.

Co przygotować przed przyjazdem geodety?

Aby praca przebiegła sprawnie, warto wcześniej ustalić z geodetą, czego potrzebuje.

Przydatne mogą być:

• właściwa dokumentacja projektu,
• projekt zagospodarowania działki,
• dostęp do terenu,
• informacja o planowanej technologii fundamentów,
• kontakt do osoby prowadzącej lub wykonującej prace.

Teren powinien również umożliwiać wykonanie potrzebnych pomiarów.

Geodeta i kierownik budowy powinni pracować na tej samej dokumentacji

Jednym z najprostszych sposobów uniknięcia pomyłek jest upewnienie się, że wszystkie osoby zaangażowane w rozpoczęcie budowy korzystają z właściwej wersji dokumentacji.

Jeżeli w projekcie wprowadzono zmiany, nie powinno być sytuacji, w której:

• geodeta ma jeden rzut,
• wykonawca drugi,
• inwestor trzeci.

Przed rozpoczęciem robót warto to sprawdzić.

Najczęstsze błędy związane z geodezją na budowie

Problemy mogą wynikać między innymi z:

• rozpoczęcia robót bez prawidłowego wytyczenia,
• mierzenia położenia domu od istniejącego ogrodzenia,
• samodzielnego przesuwania punktów,
• zniszczenia oznaczeń przez koparkę,
• braku stabilnego punktu wysokościowego,
• pomylenia poziomów,
• korzystania z nieaktualnej wersji dokumentacji,
• samodzielnego przesunięcia budynku,
• braku kontroli wymiarów podczas wykonywania fundamentów.

Większość takich problemów najłatwiej rozwiązać przed rozpoczęciem betonowania.

Geodeta po zakończeniu budowy

Prace geodezyjne nie muszą kończyć się wraz z wytyczeniem fundamentów.

Po wykonaniu inwestycji potrzebna może być odpowiednia dokumentacja geodezyjna przedstawiająca rzeczywiste położenie wykonanych obiektów i instalacji.

Zakres pomiarów i wymaganych dokumentów zależy od inwestycji oraz aktualnych wymagań formalnych.

Dlatego warto ustalić z geodetą już wcześniej, jakie pomiary będą potrzebne na kolejnych etapach.

Inwentaryzacja powykonawcza domu 70 m2

Pomiar powykonawczy pozwala udokumentować rzeczywiste położenie wykonanych elementów.

Może obejmować budynek oraz inne elementy objęte wymaganym zakresem pomiaru.

Warto pamiętać o tym już podczas organizowania prac geodezyjnych na początku inwestycji.

Czy warto korzystać z jednego geodety przez całą budowę?

Może to być wygodne rozwiązanie, ponieważ osoba znająca inwestycję posiada już informacje dotyczące działki i wcześniejszych prac.

Nie jest jednak najważniejsze, czy wszystkie czynności wykona ta sama osoba.

Znacznie ważniejsze jest prawidłowe wykonanie poszczególnych etapów i zachowanie potrzebnej dokumentacji.

Ile kosztuje geodeta przy budowie domu 70 m2?

Koszt zależy między innymi od:

• lokalizacji inwestycji,
• zakresu pomiarów,
• rodzaju potrzebnej dokumentacji,
• liczby wizyt,
• stopnia skomplikowania działki,
• zakresu pomiarów powykonawczych.

Nie warto porównywać ofert wyłącznie na podstawie jednej ceny.

Najpierw trzeba sprawdzić, co dokładnie znajduje się w zakresie usługi.

Czy warto oszczędzać na wytyczeniu domu?

Wytyczenie budynku jest niewielkim etapem w porównaniu z całą budową, ale jego znaczenie jest bardzo duże.

Fundament wykonany w złym miejscu jest zdecydowanie poważniejszym problemem niż koszt prawidłowego pomiaru.

Przy budowie systemem gospodarczym szczególnie warto pilnować, aby kolejne ekipy korzystały z tych samych punktów i dokumentacji.

Lista kontrolna przed rozpoczęciem fundamentów

Przed wjazdem koparki warto sprawdzić:

1. Czy korzystamy z właściwej wersji projektu?
2. Czy lokalizacja domu została prawidłowo wytyczona?
3. Czy znamy przebieg najważniejszych osi?
4. Czy punkty odniesienia są zabezpieczone?
5. Czy ustalono poziom wysokościowy budynku?
6. Czy istnieje stabilny punkt odniesienia do kolejnych pomiarów?
7. Czy operator koparki wie, których oznaczeń nie może zniszczyć?
8. Czy wykonawca zna wymiary fundamentów?
9. Czy instalacje zostały skoordynowane z położeniem budynku?
10. Czy ewentualne zmiany zostały wyjaśnione przed rozpoczęciem robót?

Dopiero wtedy warto rozpoczynać wykonywanie fundamentów.

Podsumowanie

Geodeta przy budowie domu 70 m2 jest potrzebny przede wszystkim po to, aby prawidłowo przenieść założenia projektu na rzeczywistą działkę i udokumentować wymagane elementy inwestycji. Szczególnie ważne są dokładne wytyczenie budynku, zachowanie punktów odniesienia oraz prawidłowe ustalenie poziomów.

Nie należy mierzyć lokalizacji domu wyłącznie od istniejącego ogrodzenia ani samodzielnie przesuwać wytyczonych punktów. Po rozpoczęciu robót wykonawca nadal powinien kontrolować wymiary i geometrię fundamentów.

Najlepiej wychwycić ewentualną pomyłkę, zanim koparka wykona wykop i zanim do fundamentów trafi beton. Na tym etapie korekta może być stosunkowo prosta. Później ten sam błąd może oznaczać znacznie większy problem.
