Nadproża i wieńce w domu 70 m2 – po co są i na co uważać podczas budowy?

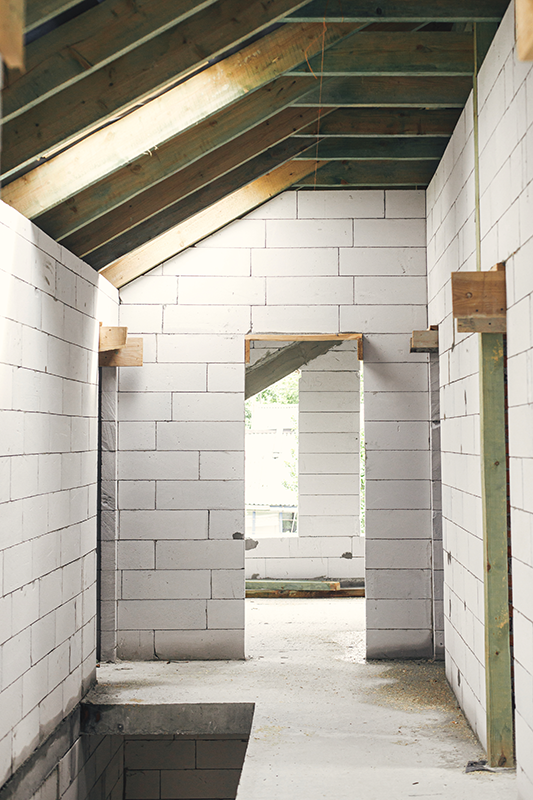

Dlaczego nad oknem potrzebne jest nadproże?

Jeżeli w ścianie wykonujemy otwór, mur znajdujący się powyżej nie może być podparty w taki sam sposób jak na pozostałej długości ściany.

Potrzebny jest więc element konstrukcyjny przenoszący obciążenia na fragmenty ściany znajdujące się po bokach otworu.

Sposób jego wykonania wynika z projektu.

Nadproże nad drzwiami

Ta sama zasada dotyczy otworów drzwiowych znajdujących się w ścianach, w których projekt przewiduje wykonanie nadproża.

Ważne są między innymi:

• szerokość otworu,
• wysokość,
• rodzaj ściany,
• konstrukcja znajdująca się powyżej.

Nie należy samodzielnie usuwać nadproża tylko dlatego, że inwestor chce później zastosować wyższe drzwi.

Rodzaje nadproży w domu 70 m2

W budownictwie jednorodzinnym można spotkać różne rozwiązania.

W zależności od projektu mogą być stosowane między innymi:

• elementy prefabrykowane,
• rozwiązania systemowe związane z konkretną technologią murowania,
• nadproża żelbetowe wykonywane na budowie.

Nie ma jednego rozwiązania odpowiedniego dla każdego domu.

Nadproża prefabrykowane

Gotowe elementy mogą przyspieszyć wykonanie otworów.

Na budowę dostarczany jest element o określonych parametrach, który następnie montuje się zgodnie z projektem i wymaganiami systemu.

Nie oznacza to jednak, że można kupić dowolne nadproże o długości większej niż szerokość okna.

Nadproże żelbetowe wykonywane na budowie

Innym rozwiązaniem jest wykonanie elementu z betonu i stali.

W takim przypadku potrzebne mogą być:

• szalunki,
• zbrojenie,
• odpowiednie podparcie,
• betonowanie.

Wymiary oraz układ zbrojenia wynikają z dokumentacji konstrukcyjnej.

Długość nadproża to nie szerokość okna

To ważna kwestia przy zamawianiu materiału.

Element znajdujący się nad otworem musi posiadać odpowiednie oparcie wynikające z zastosowanego rozwiązania.

Dlatego nadproże jest dłuższe od samego otworu.

Nie należy samodzielnie skracać wymaganego oparcia tylko po to, aby wykorzystać element pozostały z innej części budowy.

Oparcie nadproża ma znaczenie

Obciążenie musi zostać przekazane na konstrukcję znajdującą się po obu stronach otworu.

Dlatego sposób oraz długość oparcia są elementem rozwiązania konstrukcyjnego.

To szczególnie ważne przy większych otworach.

Duże przeszklenia wymagają szczególnej uwagi

Nowoczesne domy 70 m2 często posiadają szerokie wyjście z salonu na taras.

Im większy otwór, tym bardziej istotne staje się prawidłowe rozwiązanie konstrukcji znajdującej się powyżej.

Nie warto samodzielnie poszerzać przeszklenia podczas murowania tylko dlatego, że znaleźliśmy większe okno w atrakcyjnej cenie.

Zmiana szerokości okna może wpłynąć na konstrukcję

Pozornie niewielka modyfikacja projektu może zmienić:

• rozpiętość nadproża,
• sposób jego podparcia,
• obciążenia,
• ilość miejsca pozostającego pomiędzy otworami.

Dlatego zmiany otworów powinny zostać przeanalizowane przed wykonaniem ścian.

Wysokość nadproża a wysokość okna

Przy murowaniu warto kontrolować również poziomy.

Błąd na tym etapie może później oznaczać problem z zamówioną stolarką.

Przed wykonaniem nadproży dobrze jeszcze raz sprawdzić zestawienie okien i drzwi.

Nadproże a rolety zewnętrzne

Jeżeli w domu planowane są rolety, warto wiedzieć o tym odpowiednio wcześnie.

Sposób ich montażu może mieć znaczenie dla rozwiązania przestrzeni nad oknem.

Znacznie łatwiej zaplanować wszystko przed murowaniem niż próbować później zmieścić dodatkowe elementy w gotowym otworze.

Nadproże a mostki termiczne

Element konstrukcyjny znajdujący się w ścianie zewnętrznej musi być uwzględniony również przy projektowaniu izolacyjności przegrody.

Nie wystarczy wykonać mocnego elementu konstrukcyjnego.

Trzeba zachować rozwiązanie przewidziane dla całej ściany.

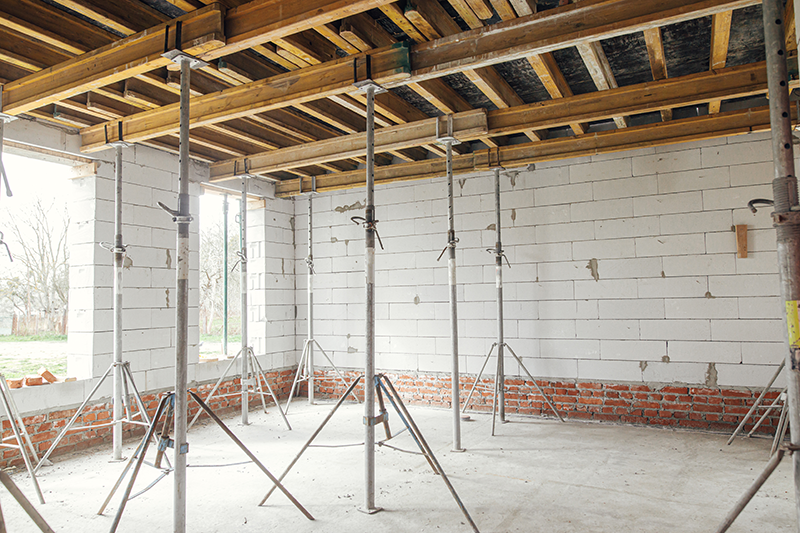

Czym jest wieniec?

Wieniec jest żelbetowym elementem konstrukcyjnym wykonanym zgodnie z projektem w określonych miejscach budynku.

Jego zadaniem jest między innymi odpowiednie powiązanie elementów konstrukcji.

W typowym domu jednorodzinnym przebieg wieńca może obejmować ściany konstrukcyjne na określonym poziomie.

Po co wykonuje się wieniec?

Ściany nie powinny być traktowane jako całkowicie niezależne fragmenty budynku.

Wieniec stanowi część układu konstrukcyjnego i współpracuje z pozostałymi elementami.

Jego dokładna funkcja i sposób wykonania zależą od konstrukcji konkretnego domu.

Z czego wykonuje się wieniec?

Typowym rozwiązaniem jest konstrukcja żelbetowa.

Oznacza to współpracę:

• betonu,
• stalowego zbrojenia.

Nie można więc patrzeć wyłącznie na ilość betonu potrzebnego do zalania wieńca.

Równie ważne jest prawidłowe przygotowanie zbrojenia.

Zbrojenie wieńca

Średnice, liczba prętów, strzemiona oraz sposób połączenia elementów powinny wynikać z projektu konstrukcyjnego.

Nie należy stosować zasady:

„sąsiad zrobił z czterech prętów, więc u mnie też wystarczy”.

Każdy budynek należy wykonywać zgodnie z jego dokumentacją.

Narożniki wymagają szczególnej uwagi

Wieniec powinien tworzyć rozwiązanie konstrukcyjne zgodne z projektem również w narożnikach.

Nie wystarczy doprowadzić prętów do rogu i przypadkowo zakończyć zbrojenie.

Sposób połączenia powinien odpowiadać dokumentacji.

Łączenie prętów

Na budowie często konieczne jest łączenie kolejnych odcinków zbrojenia.

Nie należy robić tego poprzez przypadkowe zetknięcie końców dwóch prętów.

Sposób łączenia i wymagane zakłady wynikają z rozwiązania konstrukcyjnego.

Otulina zbrojenia

Stal nie powinna przypadkowo leżeć bezpośrednio na szalunku.

Zbrojenie musi znajdować się w odpowiednim położeniu w przekroju elementu.

Do utrzymania właściwego położenia stosuje się rozwiązania przewidziane dla danej konstrukcji.

„Podniesiemy pręty podczas betonowania” to zły plan

Zbrojenie powinno być prawidłowo przygotowane przed rozpoczęciem betonowania.

Gdy na budowę przyjeżdża beton, nie jest to dobry moment na poprawianie całej konstrukcji.

Przed zamówieniem mieszanki warto przeprowadzić dokładną kontrolę.

Szalowanie wieńca

Beton musi zostać utrzymany w odpowiednim kształcie do czasu uzyskania wymaganych właściwości.

Dlatego szalunek powinien być:

• stabilny,
• prawidłowo ustawiony,
• odpowiednio zamocowany.

Podczas betonowania na deskowanie działają znaczne siły.

Krzywy szalunek oznacza krzywy element

Przed betonowaniem warto sprawdzić:

• szerokość,
• wysokość,
• poziom,
• linię ścian.

Po związaniu betonu korekta będzie znacznie trudniejsza.

Kilka minut kontroli może oszczędzić później dużo pracy.

Wieniec a gazobeton

W domach murowanych z betonu komórkowego rozwiązanie wieńca powinno być dostosowane do całego systemu ściany.

Szczególnie istotna jest późniejsza ciągłość izolacji termicznej.

Żelbet ma inne właściwości cieplne niż bloczek ścienny.

Izolacja termiczna wieńca

Wieniec znajdujący się w ścianie zewnętrznej jest jednym z miejsc wymagających odpowiedniego rozwiązania termicznego.

Nie należy patrzeć na niego wyłącznie jako na element konstrukcyjny.

Cała ściana powinna później tworzyć prawidłowo zaprojektowaną przegrodę.

Wieniec a strop

W domu ze stropem konstrukcja wieńca może być powiązana z jego wykonaniem.

Dlatego nie należy analizować obu elementów całkowicie osobno.

Układ:

• ścian,
• wieńców,
• stropu

powinien odpowiadać projektowi konstrukcyjnemu.

Wieniec a konstrukcja dachu

W domu parterowym kolejnym etapem po wykonaniu górnej części ścian może być przygotowanie konstrukcji pod dach.

Tutaj również trzeba przestrzegać rozwiązania przewidzianego w projekcie.

Dotyczy to między innymi elementów służących później do prawidłowego zamocowania konstrukcji dachowej.

Kotwy pod murłatę

Jeżeli konstrukcja wymaga odpowiednich kotew, ich położenie warto dokładnie sprawdzić przed betonowaniem.

Po związaniu betonu poprawianie źle rozmieszczonych elementów jest znacznie trudniejsze.

Trzeba również uwzględnić późniejsze elementy konstrukcji dachu.

Nie zapomnij o przepustach

Przed betonowaniem warto sprawdzić, czy projekt przewiduje miejsca związane z prowadzeniem instalacji lub innymi elementami.

Przypadkowe wiercenie w gotowym wieńcu nie powinno być pierwszym sposobem rozwiązania problemu.

Znacznie lepiej przewidzieć potrzebne rozwiązania wcześniej.

Betonowanie nadproży i wieńców

Sam moment betonowania powinien być wcześniej przygotowany organizacyjnie.

Trzeba mieć gotowe:

• zbrojenie,
• szalunki,
• dostęp do miejsca pracy,
• potrzebny sprzęt.

Gdy beton jest już na budowie, nie powinno się dopiero zastanawiać, czy wszystko zostało wykonane prawidłowo.

Pielęgnacja betonu

Praca nie kończy się w momencie opróżnienia pompy lub betoniarki.

Świeży beton wymaga warunków odpowiednich dla zastosowanej technologii.

Znaczenie mają między innymi warunki atmosferyczne.

Należy przestrzegać zasad dotyczących zastosowanej mieszanki i wykonywanego elementu.

Betonowanie podczas upału

Wysoka temperatura może wpływać na przebieg prac i zachowanie świeżego betonu.

Dlatego latem nie należy ignorować wymagań dotyczących jego pielęgnacji.

Szybsze wysychanie powierzchni nie oznacza, że konstrukcja szybciej jest gotowa do dalszych obciążeń.

Betonowanie przy niskiej temperaturze

Jesienią problem może być odwrotny.

Przed wykonaniem prac należy sprawdzić warunki pogodowe i wymagania technologiczne.

Nie warto betonować elementu konstrukcyjnego tylko dlatego, że beton został już zamówiony.

Kiedy można zdjąć szalunki?

Nie powinno się podejmować tej decyzji wyłącznie na podstawie tego, że powierzchnia betonu wygląda na twardą.

Możliwość rozdeskowania zależy od konkretnego elementu, warunków oraz technologii.

W przypadku elementów konstrukcyjnych trzeba postępować zgodnie z właściwymi wymaganiami.

Zrób zdjęcia zbrojenia przed betonowaniem

To bardzo prosta czynność, która nic praktycznie nie kosztuje.

Sfotografuj:

• cały wieniec,
• narożniki,
• łączenia prętów,
• nadproża,
• kotwy,
• charakterystyczne miejsca.

Po betonowaniu stal zniknie i nie będzie można już zobaczyć jej ułożenia.

Co sprawdzić przed przyjazdem betonu?

Warto wykonać ostatnią kontrolę.

Sprawdź:

• zgodność wymiarów z projektem,
• zbrojenie,
• narożniki,
• połączenia prętów,
• położenie nadproży,
• szalunki,
• otulinę,
• kotwy,
• ewentualne przejścia,
• czystość przygotowanych elementów.

Dopiero wtedy warto przejść do betonowania.

Najczęstsze błędy przy nadprożach

Problemy mogą wynikać między innymi z:

• niewłaściwych wymiarów,
• błędnego oparcia,
• zmiany szerokości otworu bez sprawdzenia konstrukcji,
• niedokładnego wypoziomowania,
• nieprawidłowego zbrojenia,
• pominięcia kwestii izolacji termicznej.

Wiele z nich można wychwycić jeszcze przed wykonaniem kolejnej warstwy muru.

Najczęstsze błędy przy wieńcach

Warto uważać szczególnie na:

• błędy w zbrojeniu,
• niewłaściwe połączenia w narożnikach,
• przesunięcie zbrojenia,
• niestabilne szalunki,
• brak odpowiedniego rozwiązania termicznego,
• źle ustawione elementy potrzebne na kolejnych etapach.

Kontrola przed betonowaniem jest znacznie łatwiejsza niż późniejsza naprawa.

Czy nadproża i wieniec można zrobić samemu?

Przy budowie systemem gospodarczym inwestor może wykonywać część prac własnymi rękami, jeżeli posiada odpowiednie umiejętności i realizuje je zgodnie z dokumentacją.

Nie należy jednak samodzielnie projektować konstrukcji na placu budowy.

Szczególnie nie warto zmieniać:

• zbrojenia,
• wymiarów,
• sposobu oparcia,
• przekrojów

bez odpowiedniego sprawdzenia.

Nie oszczędzaj przez usuwanie elementów konstrukcyjnych

W domu 70 m2 ilość materiału jest mniejsza niż w dużym budynku, dlatego potencjalna oszczędność wynikająca z przypadkowego zmniejszania zbrojenia czy przekrojów może być niewielka.

Ryzyko jest natomiast nieproporcjonalnie większe.

Oszczędności lepiej szukać poprzez:

• porównywanie cen materiałów,
• dobre planowanie dostaw,
• ograniczenie odpadów,
• samodzielne wykonywanie prac, które rzeczywiście potrafimy zrobić.

Podsumowanie

Nadproża i wieńce w domu 70 m2 są elementami konstrukcyjnymi, które warto dokładnie kontrolować przed ich zakryciem lub zabetonowaniem. W przypadku nadproży szczególne znaczenie mają wymiary otworów, sposób oparcia oraz zgodność z projektem. Przy wieńcu kluczowe jest prawidłowe wykonanie zbrojenia, narożników, szalunków i elementów potrzebnych na kolejnych etapach budowy. Dobrą praktyką jest wykonanie pełnej dokumentacji zdjęciowej przed betonowaniem – po zakończeniu prac większości tych elementów nie będzie już można zobaczyć.
