Przepusty przez fundamenty w domu 70 m2 – co przygotować przed betonowaniem?

Dlaczego przepusty trzeba zaplanować tak wcześnie?

Ponieważ fundamenty bardzo szybko zostają zasypane i zakryte kolejnymi warstwami.

Po wykonaniu:

• fundamentów,
• hydroizolacji,
• termoizolacji,
• zasypki,
• podbudowy,
• podłogi,

wprowadzenie nowej instalacji może stać się znacznie trudniejsze.

Dlatego już przed rozpoczęciem fundamentów warto przygotować plan wszystkich instalacji wchodzących do domu.

Jakie instalacje mogą wymagać przepustów?

W zależności od wyposażenia domu 70 m2 trzeba uwzględnić między innymi:

• przyłącze wody,
• instalację kanalizacyjną,
• zasilanie elektryczne,
• przewody telekomunikacyjne,
• światłowód,
• instalacje prowadzone do ogrodu,
• zasilanie garażu lub budynku gospodarczego,
• przyszłą bramę wjazdową,
• domofon lub wideodomofon.

Nie każdy dom będzie posiadał wszystkie te instalacje.

Kanalizacja – jedna z pierwszych instalacji do zaplanowania

Instalacja kanalizacyjna wymaga szczególnej uwagi, ponieważ jej przebieg jest związany z odpowiednimi spadkami oraz położeniem urządzeń sanitarnych.

Jeszcze przed wykonaniem podłogi warto wiedzieć, gdzie znajdą się:

• toaleta,
• umywalka,
• prysznic,
• wanna,
• zlewozmywak,
• pralka,
• pozostałe urządzenia wymagające odpływu.

Późniejsze przesuwanie pionów i odpływów może oznaczać dodatkowe prace.

Najpierw zaplanuj łazienkę i kuchnię

Przy niewielkim domu 70 m2 warto już na etapie fundamentów mieć przynajmniej wstępny układ łazienki oraz kuchni.

Nie chodzi jeszcze o wybór koloru szafek czy płytek.

Trzeba przede wszystkim wiedzieć, gdzie będą znajdowały się urządzenia wymagające instalacji wodno-kanalizacyjnej.

Odpływ WC warto sprawdzić kilka razy

Toaleta jest jednym z elementów, których lokalizację warto dokładnie skoordynować z instalacją kanalizacyjną.

Przed wykonaniem podejścia trzeba uwzględnić:

• rodzaj urządzenia,
• planowane położenie ściany,
• przyszłe wykończenie,
• sposób prowadzenia instalacji.

Przesunięcie odpływu po wykonaniu wszystkich warstw podłogi może być znacznie bardziej kłopotliwe.

Prysznic bez brodzika trzeba zaplanować wcześniej

Jeżeli w łazience planowany jest prysznic z odpływem znajdującym się w poziomie podłogi, jego konstrukcję warto uwzględnić przed wykonaniem posadzki.

Znaczenie mają:

• położenie odpływu,
• grubość warstw podłogi,
• wymagane spadki,
• hydroizolacja,
• sposób podłączenia kanalizacji.

Im wcześniej zostanie to zaplanowane, tym łatwiej uniknąć późniejszego podnoszenia poziomu podłogi.

Przepust dla przyłącza wody

Trzeba również zaplanować miejsce, w którym instalacja wodna wejdzie do budynku.

Najlepiej skoordynować je z przyszłym pomieszczeniem technicznym lub innym miejscem przewidzianym w projekcie instalacji.

Warto od razu ustalić, gdzie znajdą się później elementy instalacji wodnej.

Zabezpieczenie instalacji wodnej przed zamarzaniem

Sposób prowadzenia przyłącza wodnego musi uwzględniać warunki gruntowe, konstrukcję budynku i wymagania dotyczące ochrony przed zamarzaniem.

Nie należy przyjmować przypadkowej głębokości tylko dlatego, że podobnie wykonano instalację na innej działce.

Rozwiązanie powinno być dopasowane do lokalnych warunków i projektu.

Przepust dla zasilania elektrycznego

Przewód zasilający dom również wymaga odpowiednio przygotowanej trasy.

Już na początku warto znać przybliżoną lokalizację:

• złącza,
• wejścia instalacji do budynku,
• przyszłej rozdzielnicy.

Dzięki temu można uniknąć prowadzenia kabla przypadkową drogą po zakończeniu fundamentów.

Nie zapomnij o światłowodzie

To niewielki element, o którym bardzo łatwo zapomnieć.

Nawet jeżeli podczas budowy na działce nie ma jeszcze światłowodu, warto rozważyć przygotowanie odpowiedniej trasy na przyszłość.

Pusta rura osłonowa wykonana na odpowiednim etapie może znacznie ułatwić późniejsze doprowadzenie przewodu.

Internet przewodowy wewnątrz domu

Przy okazji warto zaplanować również wewnętrzną sieć komputerową.

W domu 70 m2 może przydać się przewód sieciowy do:

• telewizora,
• komputera,
• biurka,
• punktu Wi-Fi,
• urządzeń automatyki.

Nie wszystko musi później korzystać wyłącznie z sieci bezprzewodowej.

Przepust pod kabel do bramy

Jeżeli działka będzie posiadała bramę przesuwną lub skrzydłową z napędem, trzeba doprowadzić do niej odpowiednią instalację.

Znacznie łatwiej przygotować trasę przed wykonaniem:

• podjazdu,
• chodnika,
• ogrodzenia,
• trawnika.

Po zagospodarowaniu działki może być konieczne ponowne wykonywanie wykopów.

Domofon i wideodomofon

Podobna sytuacja dotyczy instalacji prowadzonej do furtki.

Jeżeli planujesz:

• domofon,
• wideodomofon,
• elektrozaczep,
• sterowanie bramą,

warto przewidzieć odpowiednią trasę instalacyjną.

Nawet jeżeli urządzenia zostaną kupione później, można wcześniej przygotować możliwość poprowadzenia przewodów.

Zasilanie garażu lub budynku gospodarczego

Jeżeli w przyszłości obok domu 70 m2 ma powstać garaż, wiata, warsztat albo budynek gospodarczy, warto uwzględnić możliwość doprowadzenia do niego instalacji.

Przydatne może być przygotowanie odpowiedniej trasy jeszcze przed wykonaniem nawierzchni wokół domu.

Prąd w ogrodzie

W ogrodzie zasilanie może być potrzebne do:

• oświetlenia,
• pompy,
• automatycznego podlewania,
• gniazd zewnętrznych,
• urządzeń ogrodowych.

Nie trzeba wykonywać całej instalacji od razu.

Można natomiast zaplanować miejsca, z których w przyszłości będzie można ją rozprowadzić.

Przygotowanie pod ładowarkę samochodu

Jeżeli miejsce postojowe znajduje się obok domu, warto rozważyć przygotowanie trasy pod przyszłą ładowarkę samochodu elektrycznego.

Nie oznacza to konieczności montażu urządzenia podczas budowy.

Przygotowanie możliwości doprowadzenia odpowiedniej instalacji może jednak ograniczyć późniejsze rozbieranie podjazdu.

Przepust pod fotowoltaikę i instalacje dachowe

Jeżeli planowana jest fotowoltaika, warto wcześniej przemyśleć przebieg instalacji pomiędzy dachem a miejscem montażu urządzeń.

Najlepiej rozwiązać to razem z projektem instalacji elektrycznej.

Przypadkowe prowadzenie przewodów po gotowej elewacji zwykle nie jest najlepszym rozwiązaniem.

Pompa ciepła a przepusty

Jeżeli planujesz pompę ciepła z jednostką znajdującą się na zewnątrz budynku, jej lokalizację warto ustalić odpowiednio wcześnie.

W zależności od zastosowanego systemu konieczne będzie przygotowanie odpowiednich instalacji i przejść przez przegrody.

Trzeba również uwzględnić odprowadzanie wody powstającej podczas pracy urządzenia, jeżeli wymaga tego konkretne rozwiązanie.

Klimatyzacja w domu 70 m2

Nawet jeżeli klimatyzacja nie będzie montowana od razu, można rozważyć przygotowanie tras instalacyjnych na przyszłość.

Najważniejsze jest wcześniejsze określenie potencjalnej lokalizacji:

• jednostek wewnętrznych,
• jednostki zewnętrznej,
• zasilania,
• odpływu skroplin.

Po wykonaniu tynków i elewacji ukrycie wszystkich przewodów może być trudniejsze.

Rekuperacja również wymaga planowania przejść

Jeżeli dom 70 m2 ma posiadać wentylację mechaniczną z odzyskiem ciepła, trzeba wcześniej ustalić lokalizację centrali i przebieg instalacji.

Przejścia przez ściany zewnętrzne, strop czy dach powinny być skoordynowane z konstrukcją.

Nie należy przypadkowo wykonywać dużych otworów w gotowych elementach konstrukcyjnych.

Rury osłonowe jako przygotowanie na przyszłość

W niektórych miejscach warto przewidzieć pustą trasę instalacyjną.

Może ona umożliwić późniejsze przeprowadzenie przewodu bez rozbierania podłogi lub podjazdu.

Takie rozwiązanie jest szczególnie przydatne pomiędzy domem a:

• bramą,
• garażem,
• ogrodem,
• miejscem postojowym,
• innym budynkiem.

Trzeba jednak odpowiednio dobrać rozwiązanie do planowanego zastosowania.

Nie wkładaj wszystkiego do jednej rury

Przygotowanie jednej dużej rury i założenie, że w przyszłości przeprowadzimy przez nią wszystkie możliwe instalacje, nie zawsze jest dobrym pomysłem.

Różne instalacje mogą mieć odmienne wymagania dotyczące prowadzenia i separacji.

Dlatego już na etapie projektu warto określić przeznaczenie poszczególnych tras.

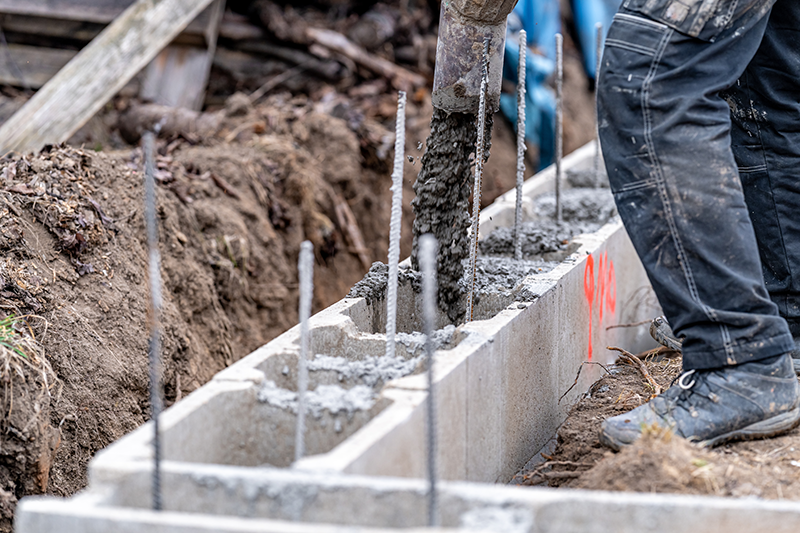

Przepust przez ścianę fundamentową

Jeżeli instalacja przechodzi przez ścianę fundamentową, trzeba odpowiednio rozwiązać miejsce przejścia.

Szczególnie ważne jest zachowanie ciągłości zabezpieczeń przeciwwilgociowych.

Nie powinno się wykonywać otworu, a następnie pozostawiać wokół rury przypadkowej szczeliny.

Przepust a hydroizolacja fundamentu

Każde przejście przez element znajdujący się w strefie narażonej na wilgoć wymaga odpowiedniego rozwiązania uszczelniającego.

Szczegóły zależą od:

• rodzaju fundamentu,
• poziomu wód gruntowych,
• zastosowanej hydroizolacji,
• rodzaju przeprowadzanej instalacji.

Przepust powinien współpracować z całym systemem zabezpieczenia fundamentu.

Przepust a termoizolacja

Przejście instalacji przez fundament lub ścianę zewnętrzną może również wpływać na ciągłość izolacji termicznej.

Nie warto pozostawiać dużej pustej przestrzeni wokół rury.

Detal powinien być wykonany w sposób odpowiedni dla zastosowanej przegrody i instalacji.

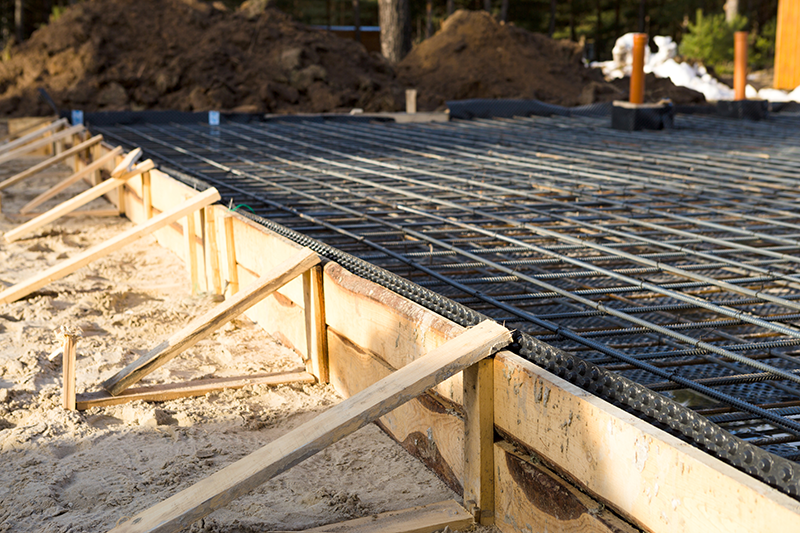

Przepusty w płycie fundamentowej

W przypadku płyty fundamentowej dokładne zaplanowanie instalacji jest szczególnie istotne.

Po wykonaniu płyty możliwości zmiany części instalacji są ograniczone.

Przed betonowaniem trzeba więc dokładnie sprawdzić położenie:

• kanalizacji,
• doprowadzenia wody,
• przepustów elektrycznych,
• innych instalacji przewidzianych w projekcie.

To etap, na którym pomiary warto wykonać więcej niż jeden raz.

Zrób zdjęcia przed zasypaniem

Wszystkie instalacje znajdujące się pod budynkiem warto dokładnie sfotografować.

Zdjęcia najlepiej wykonać tak, aby widoczne były również charakterystyczne elementy budynku.

Można dodatkowo położyć miarkę i sfotografować odległość rury od:

• narożnika,
• ściany,
• osi budynku.

Po zasypaniu instalacji nie będzie już widać.

Przygotuj prosty rysunek powykonawczy

Nie trzeba tworzyć skomplikowanej dokumentacji graficznej.

Nawet prosty rzut z zaznaczonym przebiegiem instalacji będzie później bardzo pomocny.

Warto oznaczyć na nim:

• kanalizację,
• wodę,
• przewody elektryczne,
• puste przepusty,
• trasy prowadzące poza budynek.

Za kilka lat pamięć może być znacznie mniej dokładna niż prosty szkic wykonany podczas budowy.

Zabezpiecz puste przepusty

Jeżeli rura została przygotowana na przyszłość, jej końców nie warto pozostawiać całkowicie otwartych.

Do środka mogą dostać się:

• ziemia,
• woda,
• zaprawa,
• beton,
• inne zanieczyszczenia.

Przed zakryciem warto również upewnić się, że trasa rzeczywiście jest drożna.

Zostaw możliwość przeciągnięcia przewodu

Pusta rura nie daje dużej korzyści, jeżeli później nie będzie można przeprowadzić przez nią kabla.

Dlatego trasa powinna być odpowiednio zaplanowana.

Przy dłuższych odcinkach warto uwzględnić sposób późniejszego wprowadzenia przewodów zgodnie z wymaganiami konkretnej instalacji.

Uważaj na ostre załamania

Przepust przygotowany pod przewody powinien umożliwiać ich późniejsze przeprowadzenie.

Zbyt trudna trasa może sprawić, że teoretycznie przygotowana rura okaże się w praktyce bezużyteczna.

To szczególnie ważne przy dłuższych odcinkach.

Nie wierć później przypadkowo w fundamencie

Jeżeli zapomnimy o przepuście, nie oznacza to, że można wykonać dowolny otwór w dowolnym miejscu konstrukcji.

Przed ingerencją trzeba sprawdzić:

• rodzaj fundamentu,
• przebieg zbrojenia,
• lokalizację hydroizolacji,
• możliwość wykonania przejścia.

W przypadku elementów konstrukcyjnych sposób wykonania otworu powinien zostać odpowiednio zweryfikowany.

Najczęstszy błąd – instalacje są planowane osobno

Elektryk planuje swoją instalację, hydraulik swoją, a inwestor później zastanawia się, jak wszystko przeprowadzić przez fundament.

Znacznie lepszym rozwiązaniem jest przygotowanie jednego planu wszystkich wejść i wyjść instalacyjnych.

Dzięki temu można wcześniej wychwycić kolizje.

Drugi błąd – brak przygotowania na przyszłość

Podczas budowy może wydawać się, że nie potrzebujemy:

• bramy automatycznej,
• fotowoltaiki,
• ładowarki samochodu,
• zasilania altany,
• dodatkowego internetu.

Sytuacja może zmienić się kilka lat później.

Nie oznacza to, że trzeba od razu wykonywać wszystkie instalacje. Warto jednak rozważyć możliwość przygotowania odpowiednich tras tam, gdzie późniejszy dostęp będzie trudny.

Trzeci błąd – brak pomiarów

Rura została ułożona, zasypana, a po roku nikt już dokładnie nie pamięta, gdzie się znajduje.

Dlatego zdjęcia warto uzupełnić rzeczywistymi wymiarami.

To praktycznie nic nie kosztuje, a może oszczędzić późniejszego kopania w kilku miejscach.

Lista kontrolna przed zasypaniem fundamentów

Przed zakończeniem tego etapu sprawdź:

• kanalizację,
• doprowadzenie wody,
• zasilanie elektryczne,
• trasę telekomunikacyjną,
• ewentualny światłowód,
• zasilanie bramy i furtki,
• przyszłe instalacje ogrodowe,
• przygotowanie pod garaż lub budynek gospodarczy,
• potencjalne instalacje związane z ogrzewaniem i klimatyzacją,
• dodatkowe przepusty przewidziane w projekcie.

Na końcu wykonaj zdjęcia i pomiary.

Czy warto zrobić dodatkowy przepust?

Jeżeli wiadomo, że pomiędzy konkretnymi miejscami w przyszłości może być potrzebna instalacja, przygotowanie dodatkowej pustej trasy może być rozsądne.

Nie ma jednak sensu wykonywać przypadkowych rur bez planu.

Największą wartość mają przepusty prowadzące tam, gdzie po zakończeniu budowy dostęp będzie szczególnie trudny.

Czy przepusty można zrobić samemu?

Przy budowie systemem gospodarczym część przygotowań instalacyjnych można wykonać samodzielnie, jeżeli zna się wymagania konkretnej instalacji i dokumentacji.

Szczególną ostrożność trzeba zachować przy:

• elementach konstrukcyjnych,
• hydroizolacji,
• kanalizacji wymagającej właściwego przebiegu,
• instalacjach elektrycznych.

Przed betonowaniem lub zasypaniem warto sprawdzić wykonanie z odpowiednimi wykonawcami.

Podsumowanie

Przepusty przez fundamenty w domu 70 m2 najlepiej zaplanować jeszcze przed betonowaniem i zasypaniem fundamentów. Trzeba uwzględnić nie tylko kanalizację, wodę i zasilanie domu, ale również internet, bramę, ogród, garaż oraz instalacje, które mogą pojawić się w przyszłości. Szczególnie ważna jest koordynacja przepustów z konstrukcją fundamentów, hydroizolacją i termoizolacją.

Przed zakryciem instalacji warto wykonać dokładne zdjęcia, pomiary oraz prosty rysunek powykonawczy. Kilka dodatkowych godzin poświęconych na planowanie na początku budowy może później pozwolić uniknąć wiercenia w gotowych fundamentach, rozbierania podjazdu czy ponownego wykonywania wykopów.
